Referensprojekt GEOBES®

Här finns exempel på några av våra projekt där GEOBES® har använts. Fler projekt med bentonitprodukter finns på Svenska Geotech's hemsida.



Göta kanal etapp Bergsslussar

Beskrivning:
Tätning av slänter och erosionskontroll. 2000 ton Geobes 10 används, tillsammans med 1,2 mm EPDM gummiduk, geonät, skyddstextil och bentonitmatta, ca 25 000 m2 av varje sort

Beställare:
Götakanal AB

Entreprenör:
SM Entreprenad AB

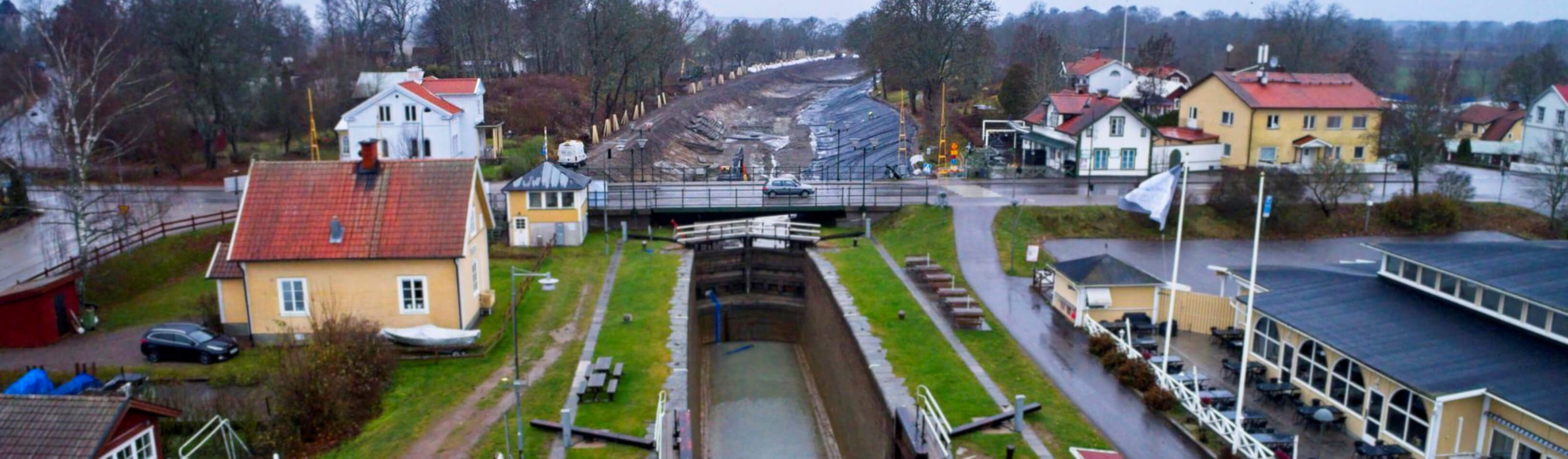

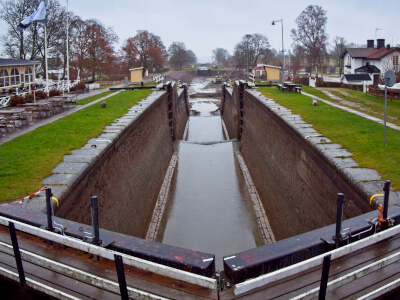

Vy från en av Götakanals slussar

Säckar med Geobes 10 står uppradade i vänta på fyllning och kompaktion

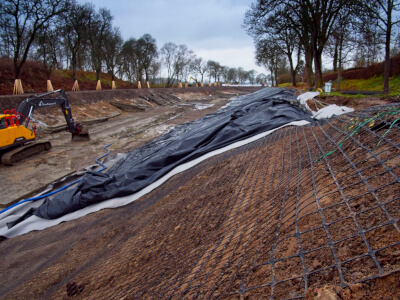

Slänten förstärks med geonät och täcks sedan med skyddstextil och gummimembran

Hjulsta Norra, Förbifart Stockholm

Beskrivning:
Fyllning/tätning mellan tunnelkonstruktion och berg, cirka 10-11 meter djupa sektioner uppdelade i lämpliga etapper. Varje avgränsare innehåller cirka 180 ton Geobes.

Beställare:
Trafikverket

Entreprenör:
NCC Sverige AB

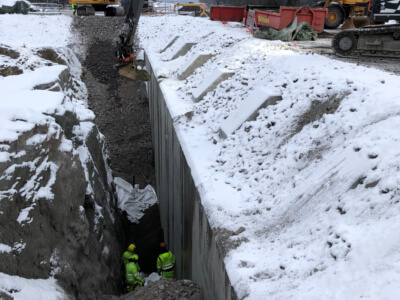

Här ska en vattendelare göras mellan tunnelkonstruktionen och berget för att förhindra att vatten tränger in

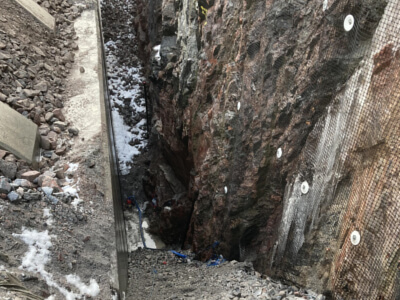

Djupet för vattendelaren är ca. 10 - 11 meter

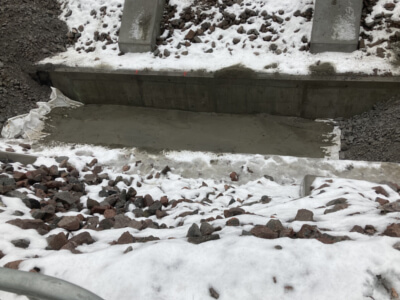

Geobes 5 fylls stegvis och packas till föreskriven packningsgrad, och bildar en tät och bestående barriär mot vatten

Marieholmstunneln, Göteborg

Beskrivning:
Tätning med Geobes 5 i samband med byggnation av Marieholmstunneln

Beställare:
Trafikverket

Entreprenör:
Züblin Scandinavia AB

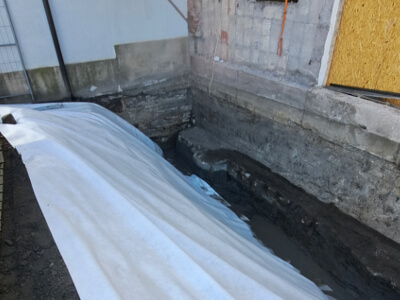

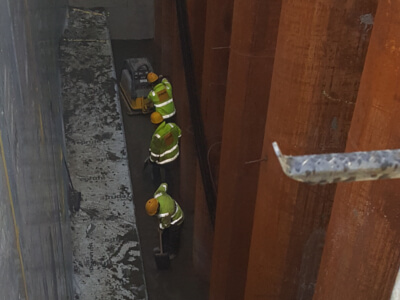

Sponten tätas med Geobes 5 som paddas till rätt packningsgrad



Vankiva Deponi

Beskrivning:
Projekt bottentätning av FA deponi

Beställare:
Hässleholm miljö AB

Entreprenör:
PEAB Anläggning AB

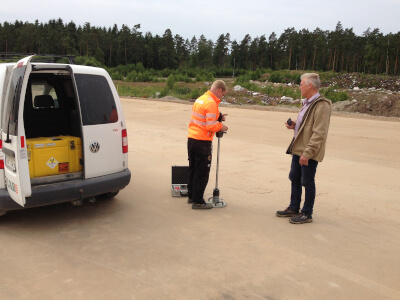

Densiteten hos det packade Geobes-skiktet kontrolleras

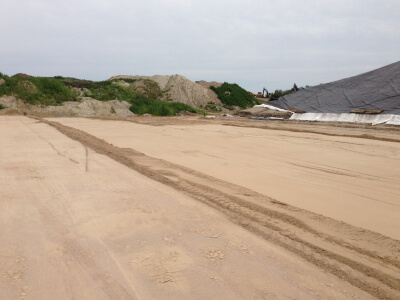

Geobes-skiktet bildar ett tätt och flexibelt bentonitmembran

Membranet är av naturliga skäl inte känsligt för att punkteras under installationen

SydVästlänken

Beskrivning:
SydVästlänken förstärker växelströmsnätet och ökar driftsäkerheten i det svenska stamnätet

Beställare:
Svenska kraftnät

Entreprenör:
Skanska

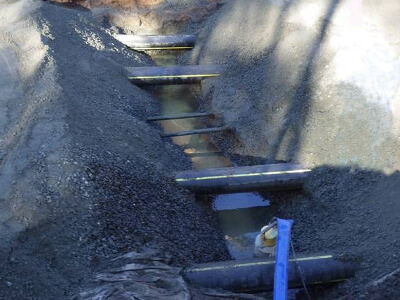

Här har en ficka lämnats i återfyllet för att göra en "avskärmning". Syftet med avskärmningen är att den ska hindra vatten från att passera och rinna längs med ledningarna.

De fyra Ø225 PE-rören kommer att innehålla kraftkabel och de två Ø40 rören kommer att innehålla optokabel.

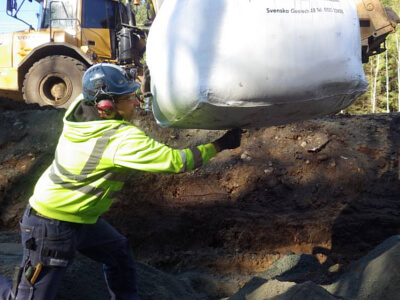

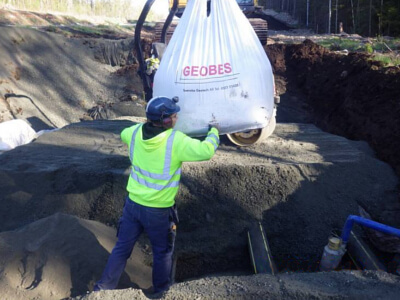

Medan grävmaskinen håller storsäcken skärs ett hål i botten för att tömma ut Geobes-blandningen. Vattnet som står i gropen pressas bort mot länspumpen.

Det går åt upp mot 15 säckar Geobes för varje avskärmning som görs.

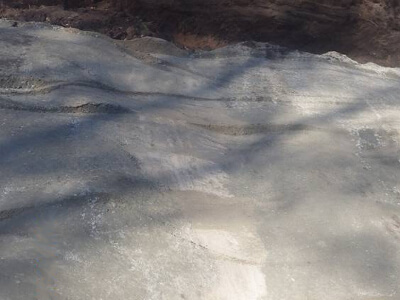

Här syns resultatet efter det att avskärmningen är packad.
